本产品按2PfG 1169/08.2007《光伏电缆要求》标准生产。
适用范围：
2PfG 1169/08.2007适用于最高允许1.8kV（线芯对线芯，非接地系统）直流电压、在光伏系统中DC侧（光伏装置中从光伏电池到光伏换流器直流端子之间的部分）使用的单芯软电缆（电线），该产品适合于Ⅱ类安全等级下使用，电缆可以多根并联使用。
?a 额定电压：AC 0.6/1kV；DC 1.8kV。
b 工作温度：-40~90℃；
最高导体温度：120℃；
短时最高短路温度为+200℃；
使用寿命不低于25年；
具备良好的抗臭氧和耐酸碱特性；
优良的绝缘电阻；
良好的低温卷绕和低温弯曲性能；
电缆的低烟性能；
环保符合欧盟RoHS命令。
c 电缆敷设时环境温度应不低于-20℃。
d 电缆弯曲半径：4D（D：电缆外径）。
型号
名称
PV1-F
交联聚烯烃绝缘交联聚烯烃护套太阳能光伏电缆
额定电压
芯数
导体截面
标准
0.6/1 kV
1
1.5~35
2PfG 1169/08.2007
?PV1-F交联聚烯烃绝缘交联聚烯烃护套太阳能光伏电缆
标称截面mm2
(镀锡铜)
导体种类
导体计算外径mm
电缆计算外径 mm
电缆计算重量 kg/km
20℃导体最大直流电阻
Ω/km
1.5
5
1.6
5.1
41
13.7
2.5
2.0
5.5
53
8.21
4
2.6
6.2
73
5.09
6
3.2
6.8
96
3.39
10
4.2
7.9
149
1.95
16
9.2
208
1.24
25
7.2
11.2
310
0.795
35
8.2
12.2
411
0.565
?
电缆截流量：
环境温度：60℃
最高导体温度：120℃
表1环境温度60℃时PV1-F电缆的截流量
标称截面
安装类型
单芯电缆在自由流通空气中敷设
单芯电缆地表敷设
地表相邻敷设
mm2
A
30
29
24
40
39
33
55
52
44
70
67
57
98
93
79
132
125
107
176
167
142
218
207
表1环境温度60℃时PV1-F电缆的载流量
室温 ℃
换算系数
60
1.00
0.91
80
0.82
90
0.71
100
0.58
110
0.41

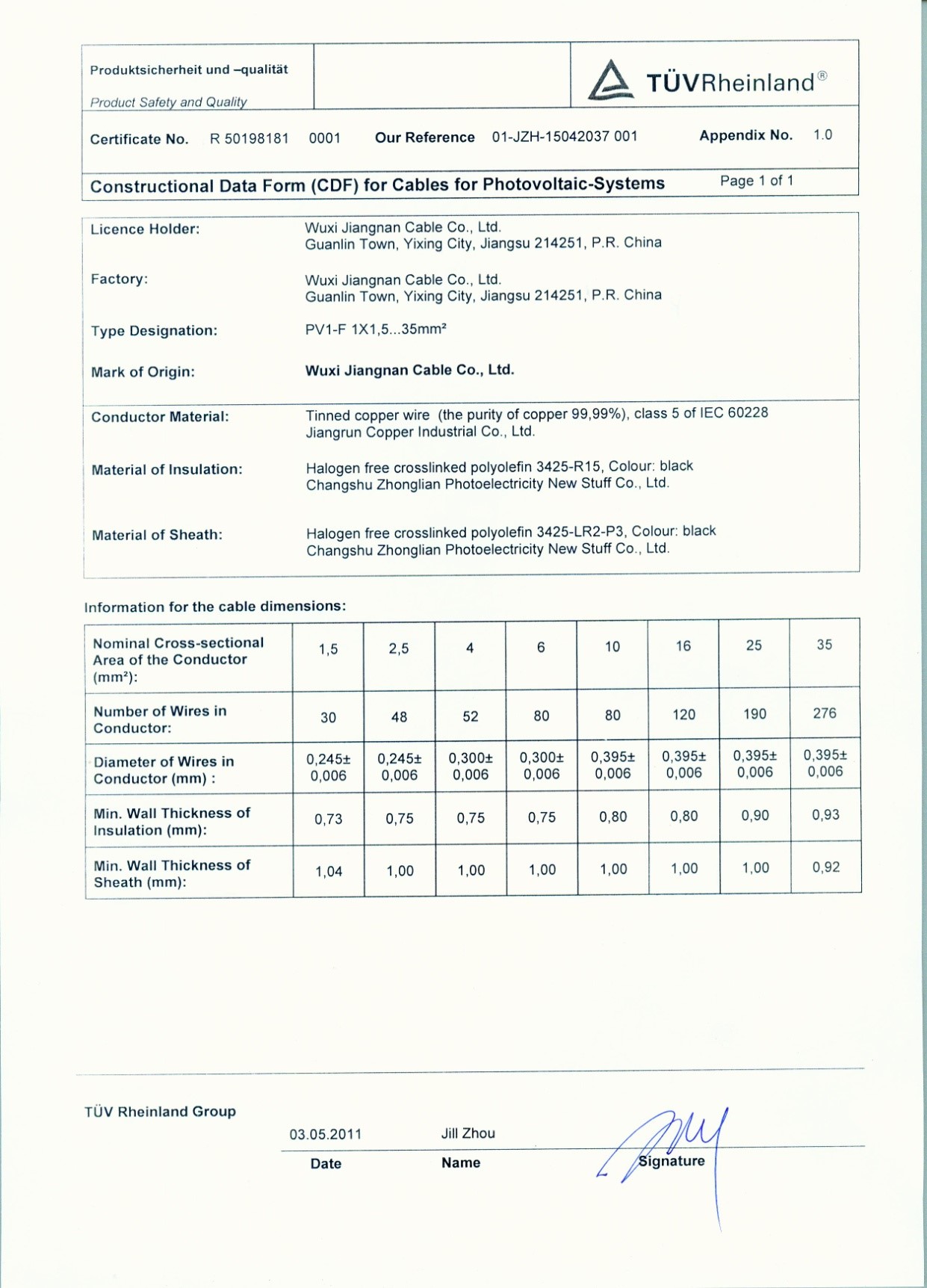

莱茵证书：
